Прочистка головки струйного принтера при использовании СНПЧ (на примере Epson r270)

– Posted on 7 Октябрь 2010

Предистория

Вернувшись из отпуска на рабочее место я решил напечатать пару фотографий и понял что черный цвет на фотографии плохо печатается (примерно на 80% отсутствует). Я обратился к помощи спасительной программы SSC Service Utility for Epson Stylus Printers о которой уже писал, запустил несколько раз прокачку дюз, напечатал квадрат Малевича на формат А4, ни чего не помогло. Гуру струйных принтеров и СНПЧ по имени Даниил поведал мне что дело в головке, нужно ее чистить особым способом, который я опишу далее. В общем если у вас после простоя не печатает один-два цвета – вероятно чернила засохли (загустели) за это время.

За несколько лет в комментариях к данной статье опытные специалисты оставили много дельных советов по возвращению к жизни струйных принтеров. Всем спасибо!

Инструментарий для операции:

  1. Шприц 10 мл.;
  2. Система (“Капельница”) для внутривенных инъекций;
  3. Безворсовая ткань;
  4. Жидкость для прочистки (промывки) головок струйных принтеров (минимум 10 мл. на один цвет чернил);
  5. Прямые руки правильно гнущиеся в суставах.

Предупреждение

Все описанное далее вы делаете на свой страх и риск в целях экономии ваших финансов, я за результат не отвечаю, но у меня все завершилось благополучно. Так же не забывайте, всяческие вмешательства в механизм принтера влечет за собой потерю гарантийного обслуживания.

Инструкция

Рис.1

06102010119

Рис.1

 Включаем принтер, переводим в режим замены картриджей, как только головка перейдет в положение показанное на рис. 4 отключите питание принтера. Отключаем для того что бы не повредить механизм перемещения каретки.

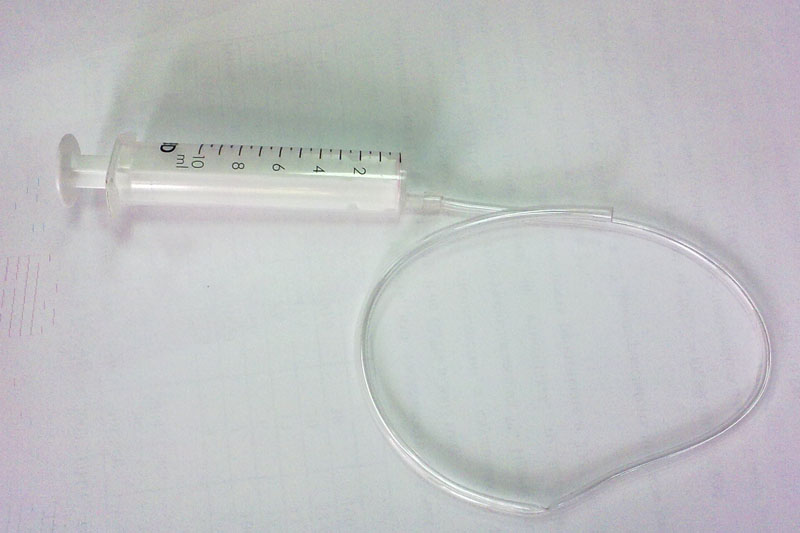

Отрезаем от системы кусок трубки 20-30 см и расширяем ее с обоих концов. Один конец соединяем со шприцем.
Рис.2

06102010123

Рис.2

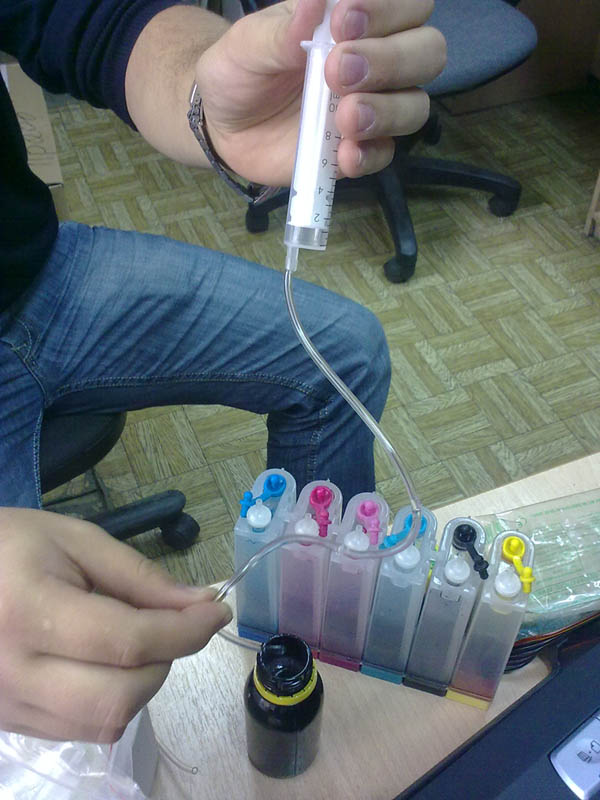

 Набираем в шприц около 5 мл жидкости для промывки.

06102010127

Рис.3

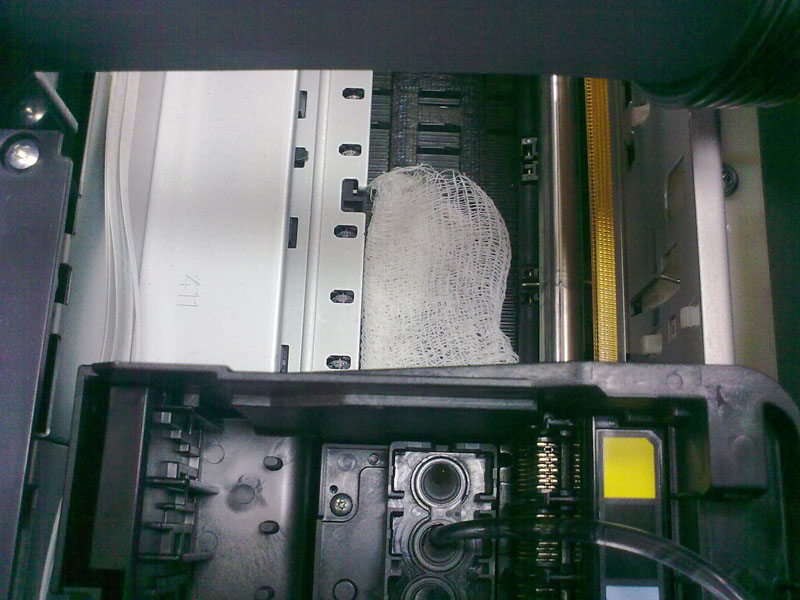

 Отодвигаем каретку в крайнее правое положение. Складываем плоский тампон из 4-6 слоев безворсовой ткани. В нашем случае такая ткань я не нашел, использовал медицинский бинт. Смачиваем слегка тампон “промывкой” и задвигаем каретку влево, что бы тампон оказался под кареткой и касался дюз головки (сделайте тампон пошире, что бы попасть на дюзы). Вставляем второй конец трубки в “патрубок” соответствующего проблемного цвета. В моем случае черный, второй слева.

06102010124

Рис. 4

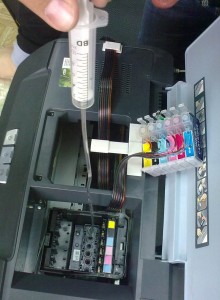

 А теперь самое важное. Осторожными движениями, медленно выдавливаем жидкость в головку и высасываем обратно. При этом ход поршня минимальный, около 2-3 мм.  Сделав пару циклов промывка смешается с чернилами – это нормально, положите шприц на 10-20 минут для растворения засохших чернил в дюзах. После перерыва опять пару циклов. Закончив, отсоединяем трубку от каретки, зажав нижний конец (напр. пинцетом, круглогубцами), что бы капли чернил не попали на внутренности принтера, вынимаем тампон. Ставим картриджи обратно, запускаем утилиту SSC Service Utility for Epson Stylus Printers делаем прочистку и печатаем проверочный узор (Print nozzle check pattern). В завершение можно напечатать радугу или черный квадрат для прогонки чернил.

После писаных манипуляций на проверочном узоре появился черный цвет, но не полностью. Обычно промывка помогает в 90% случаев. Погуглив еще сутки выяснилось, что бывает проблема с определенными чернилами InkTeck E0010, они очень быстро густеют во время простоя прямо в картридже. Видимо вместо E0009 мне всучили чуть другие чернила. Проблему решили так, высосали большую часть краски из картриджа шприцем (как выкачивали воздух) и смешали с 0,5-1 мл промывочной жидкости, влили обратно, сделали прокачку и дюзы полностью прочистились.

Заключение

Отдельное спасибо Даниилу за помощь!

Повторно напоминаю, будьте предельно осторожны, все инструменты и жидкости должны быть стерильно чистыми, если не уверены в своих силах, обратитесь в сервисный центр (или Даниилу). Удачи!
